【项目实战】深度学习：二手车价格预测(含深度学习考试参考资料)

前言

为了更好地理解深度学习，本章我们将以天池大赛的赛事为例实现深度学习的项目实战，同时结合软件的研发流程，梳理形成完整资料，包括：需求设计、概要设计、测试方案、测试报告、用户手册。

文章索引

• 项目目标：简要阐述本次实战的项目目标以及数据集情况
• 项目实战：按照以下四部分介绍项目的实现过程以及代码实现
  • 1. 数据分析
  • 1. 数据预处理
  • 1. 模型训练

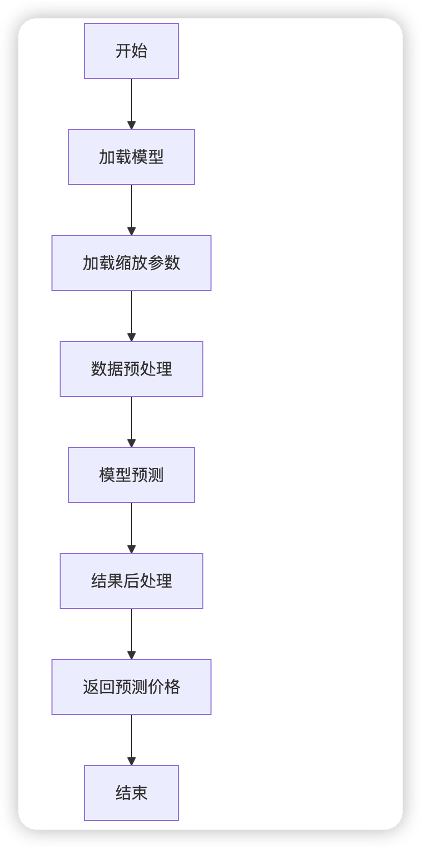

  • 1. 模型推理
• 项目资料：为了便于深度学习中级认证考试，梳理相关资料以供参考
  • 1. 需求设计

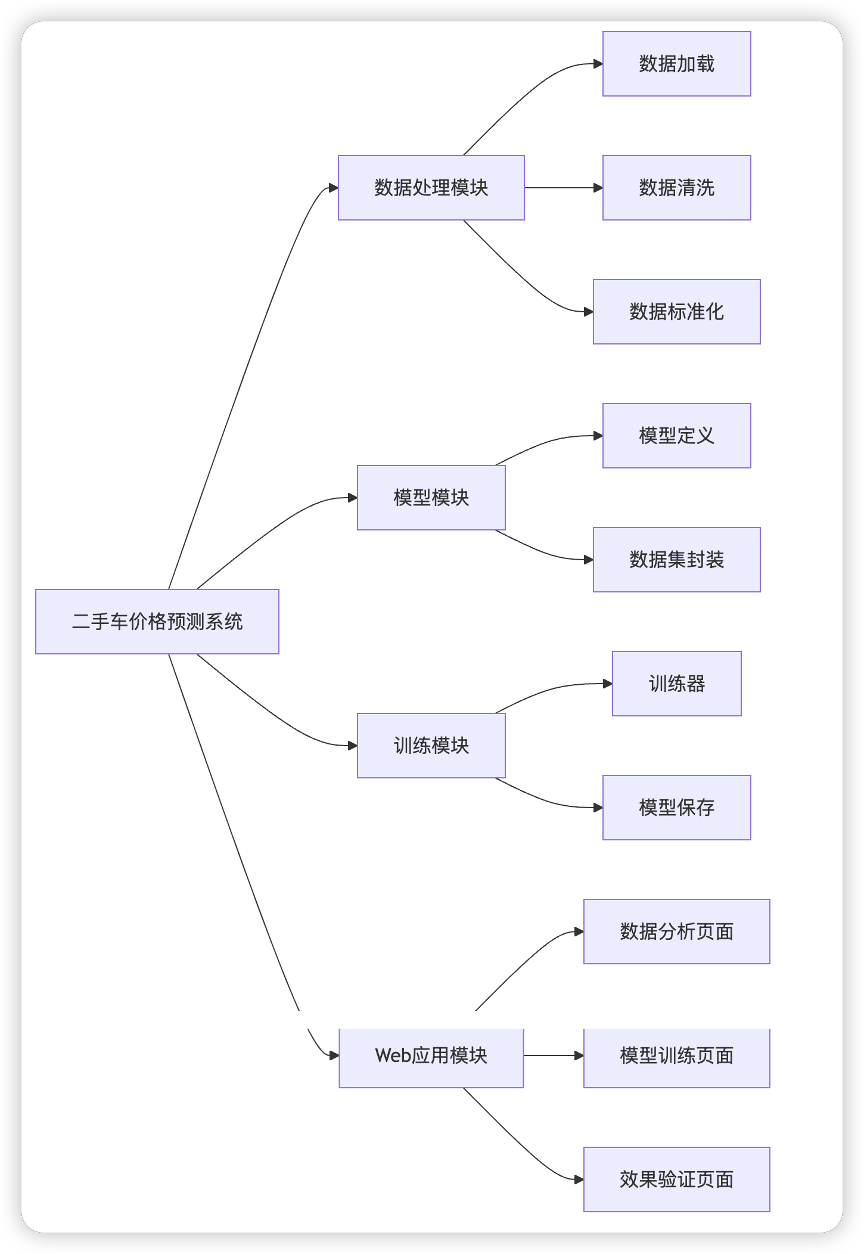

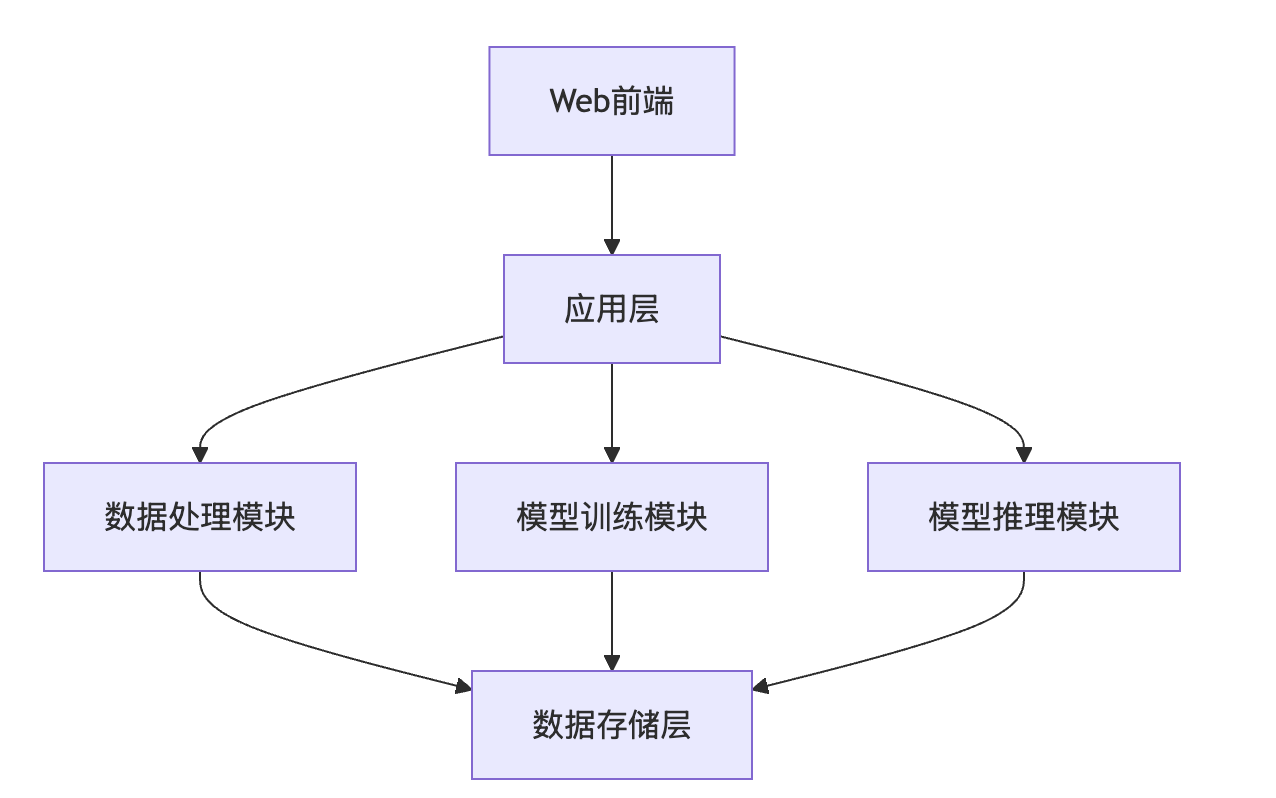

  • 1. 概要设计
  • 1. 测试方案
  • 1. 测试报告
  • 1. 用户手册

项目资料仅供参考，请勿直接复制使用。

项目目标

通过深度学习技术，构建一个基于深度学习的二手车价格预测模型，能够根据车辆的各项特征（如品牌、型号、年份、里程等）准确预测其市场价格。

数据集简介

下载地址

https://tianchi.aliyun.com/dataset/175540

内容简介

这是阿里天池上的一个数据集，该数据集为二手车交易价格数据集，数据来自某交易平台的二手车交易记录，总数据量超过40w，包含31列变量信息，其中15列为匿名变量。

数据情况

数据名称	上传日期	大小
used_car_testB_20200421.csv	2024-04-16	17.06MB
used_car_train_20200313.csv	2024-04-16	51.77MB

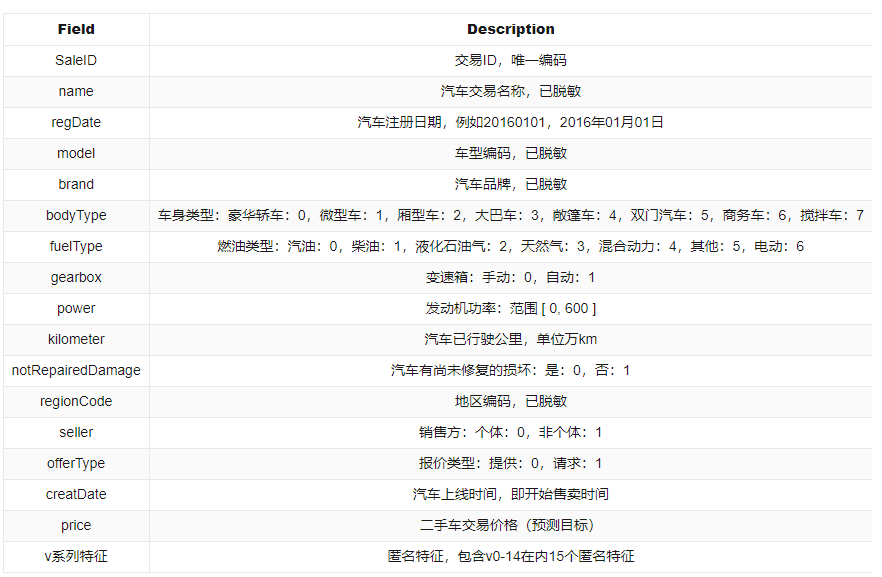

数据字段

项目实战

1. 数据分析

1.1 数据分析背景

数据集一般情况下会存在多种问题，以二手车数据为例：

• 数据缺失，例如：二手车某个字段的内容为空...
• 数据异常，例如：二手车价格超过1亿...
• 数据格式问题，例如：二手车价格字段为字符串类型，需要转换为数值类型...

因此，在数据分析有一个专业领域叫EDA(Exploratory Data Analysis)，即探索性数据分析。

1.2 探索性数据分析

探索性数据分析是有一套方法论的，由于篇幅原因，本篇文章暂不展开，详情请见CSDN：超全总结！探索性数据分析 (EDA)方法汇总！。

通过了解探索性数据分析，其大致步骤为：

1. 检查数据
   • 是否有缺失值？
   • 是否有异常值？
   • 是否有重复值？
   • 样本是否均衡？
   • ....
2. 数据可视化
   • 连续量：
     • 图表：直方图、盒图、密度图、箱线图等...
     • 统计量：均值、中位数、众数、最大值、最小值等...
   • 离散量：
     • 图表：柱状图、饼图、条形图等...
     • 统计量：各个变量的频数、占比等...
3. 考察变量之间的关系
   • 连续量与连续量的关系
   • 离散量与离散量的关系
   • 离散量与连续量的关系 ...

由上可见，数据分析是一门比较专业的学科，是需要专业的理论和方法论来支撑的。

现在有一个开源工具，可以方便我们进行数据的自动化分析：ydata-profiling。

1.3 ydata-profiling

简介

ydata-profiling 是一个数据分析包，只需要几行代码，就可以自动化生成数据集的详细报告，报告包含统计信息和数据摘要。

安装方法

pip install ydata-profiling
pip install ipywidgets

使用方法

import pandas
from ydata_profiling import ProfileReport

# 以下file_train_path是一个文件路径，限于篇幅原因，路径的获取以及赋值在此处省略
df = pandas.read_csv(file_train_path, sep=' ')

# 生成报告
profile = ProfileReport(df, title='Pandas Profiling Report', html={'style':{'full_width':True}})
# 报告输出到jupyter notebook
profile.to_notebook_iframe()

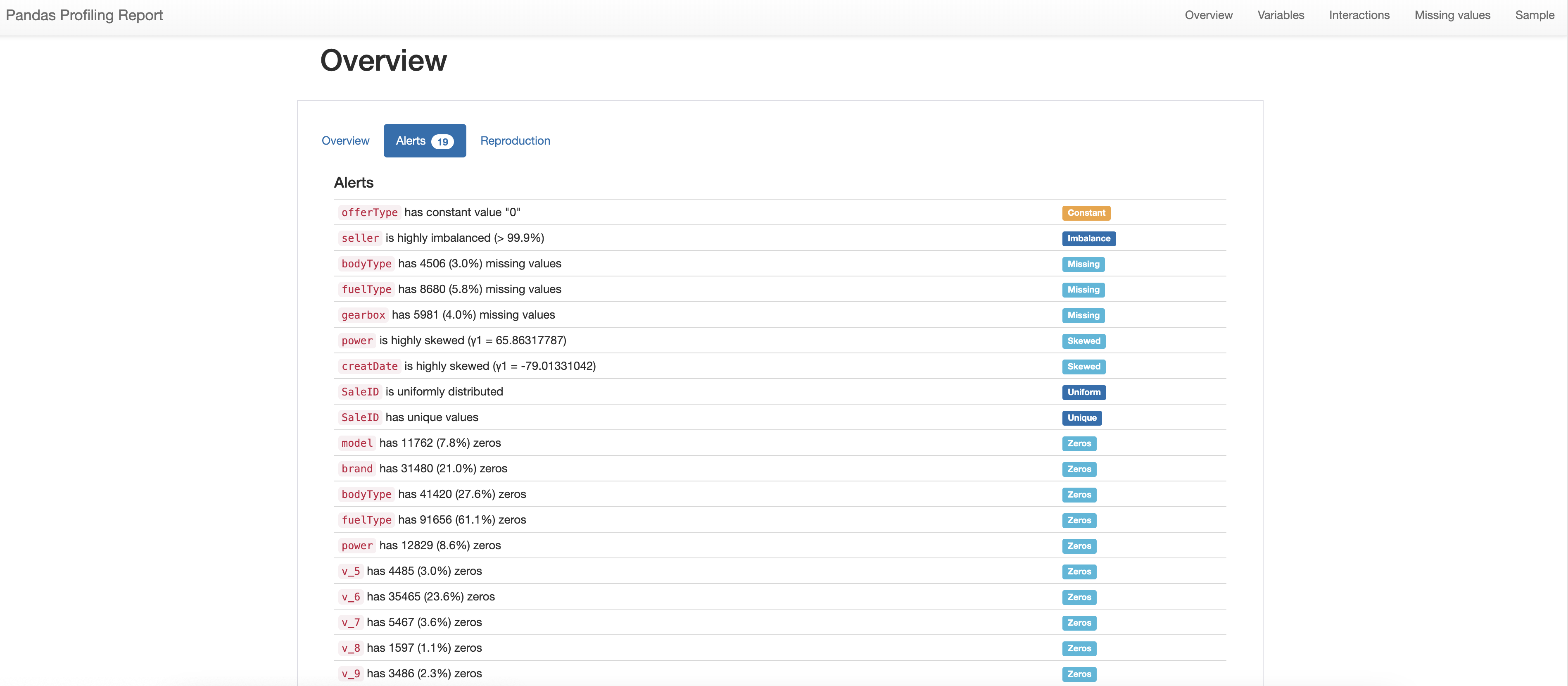

运行结果：

报告解析

在报告的Overview总览的Alert中，我们可以看到数据集的统计情况，包括：

• offerType has constant value "0"

  offerType 存在数值为0的常量(通过查看数据字段中offerType字段主要就是0和1，这应该是合理的)

• seller is highly imbalanced (> 99.9%)

  seller 提示存在严重不均衡(通过查看seller字段含义为个体或非个体，大多数情况下都是个体，这也是合理的)

• bodyType has 4506 (3.0%) missing values
• fuelType has 8680 (5.8%) missing values
• gearbox has 5981 (4.0%) missing values

  bodyType、fuelType、gearbox存在数据缺失情况(稍后进行排查)

• power is highly skewed (γ1 = 65.86317787)
• creatDate is highly skewed (γ1 = -79.01331042)

  power、creatDate字段，特征的分布是高度偏斜的(稍后进行排查)

• SaleID is uniformly distributed
• SaleID has unique values

  SaleID字段，数据唯一(因为该字段是ID号，所以数据唯一是合理的)

• model has 11762 (7.8%) zeros
• brand has 31480 (21.0%) zeros
• ...

  model、brand、bodyType、fuelType、power字段都存在0值(这是合理的)

通过以上的分析，我们可以看到数据集主要存在两个问题： 问题1：bodyType、fuelType、gearbox存在数据缺失情况

# 查看data中bodyType列Missing的数据
df['bodyType'].isnull().sum()

# 查看10条bodyType列Missing的数据
df[df['bodyType'].isnull()].head(10)

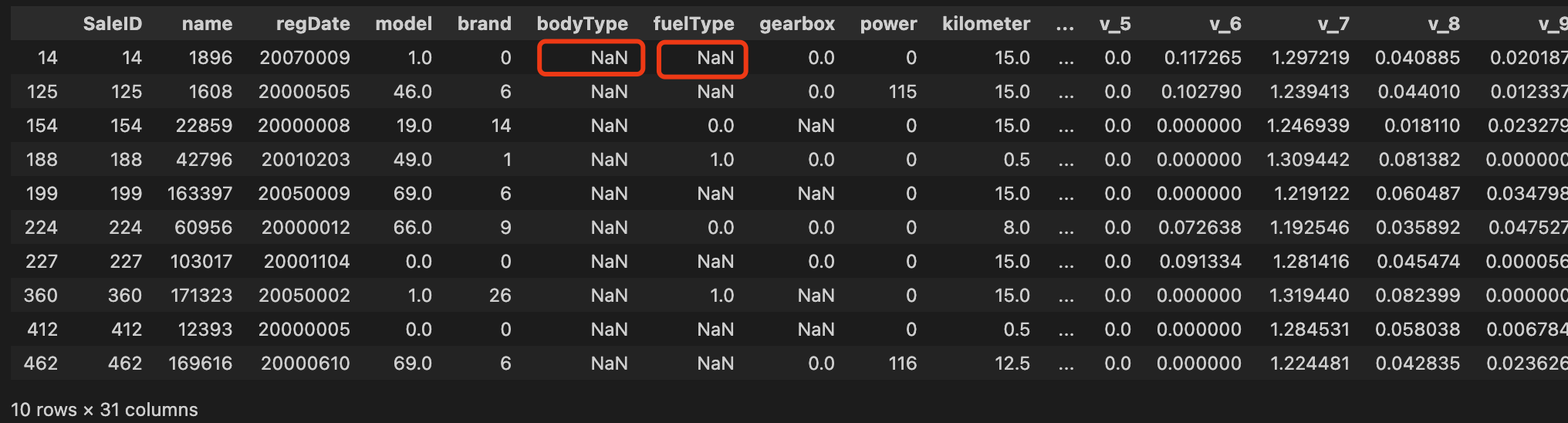

运行结果：的确存在内容为空的问题

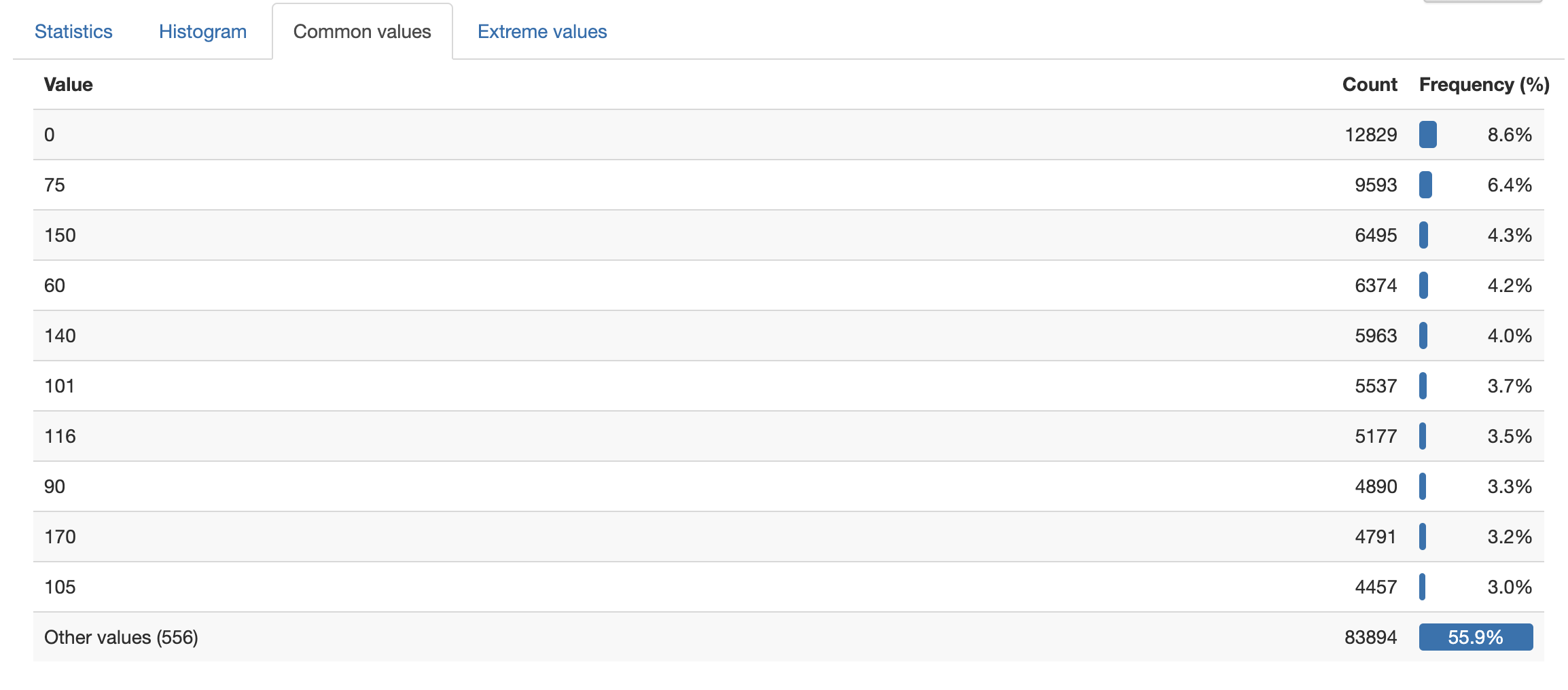

问题2：power、creatDate字段，特征的分布是高度偏斜的 在报告中点击查看power字段，由于该字段是表示发动机攻略，大部分攻略为556类型，所以看着应该是合理的。

小结：

• 通过ydata_profiling分析之后，数据集中主要的问题是bodyType、fuelType、gearbox存在数据缺失情况，需要后续进行清洗处理。

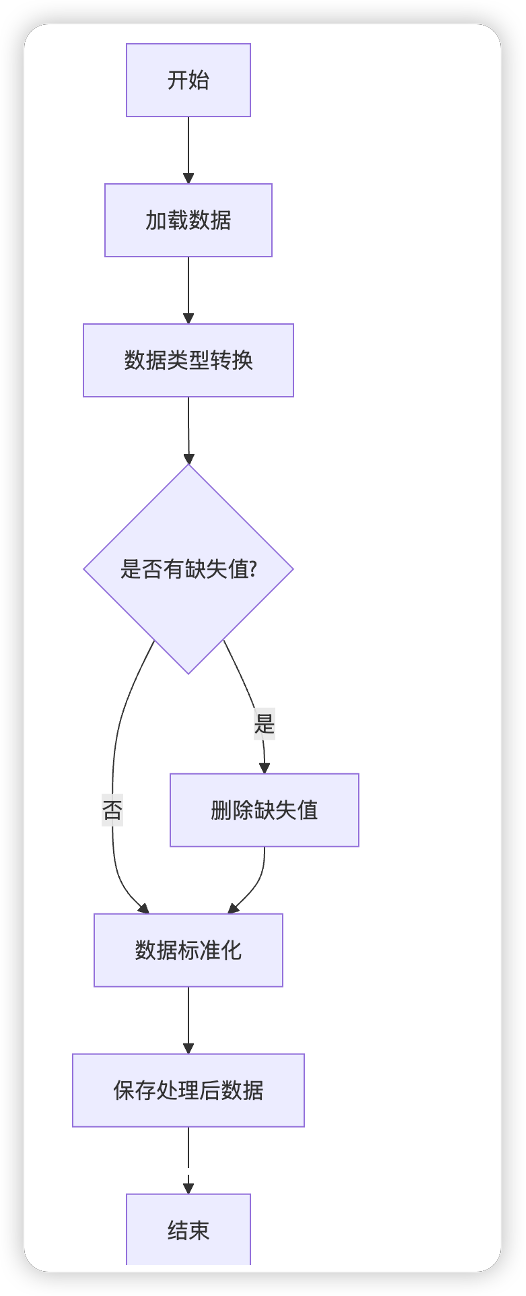

2. 数据预处理

2.1 离散量和连续量

字段	描述	类型	处理方法
SaleID	样本ID	连续量	无
name	汽车交易名称(0~196793)	连续量	无
regDate	汽车注册日期，例如：20160101	连续量	无
model	车型编码(0~250)	连续量	无
brand	品牌编码(0~39)	连续量	无
bodyType	车型(豪华轿车：0，微型车：1；...)	离散量	去除空值
fuelType	燃油类型(汽油：0，柴油：1，液化石油气：2;...)	离散量	去除空值
gearbox	变速箱(手动：0，自动：1)	离散量	去除空值
power	发动机功率(0~600)	连续量	无
kilometers	行驶里程	连续量	无
notRepaired	是否修复过(是：0，否：1)	离散量	无
regionCode	地区编码(0~8100)	连续量	无
seller	卖家类型(个体：0，非个体：1)	离散量	无
offerType	卖家类型(提供：0，请去：1)	离散量	无
creatDate	发布时间(例如：20160403)	连续量	无
v系列特征	V系列特征	连续量	无
price	售价	连续量	无

2.2 处理空值

空值的处理方法有多种：

• 删除空值
• 使用0填充空值
• 使用中位数填充空值

在本次实战中，我们选择较为简单粗暴的方式：直接剔除空值的相应行。

代码文件：src/data_processing/data_processor.py

    def _preprocess_features(X: pd.DataFrame, y: pd.Series) -> tuple:
        """
        预处理特征数据，包括数据类型转换和处理缺失值

        Args:
            X (pd.DataFrame): 特征数据
            y (pd.Series): 目标变量

        Returns:
            tuple: (处理后的特征X, 处理后的目标变量y)
        """
        # 数据类型转换
        for column in X.columns:
            X[column] = pd.to_numeric(X[column], errors='coerce')

        # 剔除包含缺失值的行
        combined_df = pd.concat([X, pd.Series(y, name='target')], axis=1)
        combined_df = combined_df.dropna()
        X = combined_df.drop('target', axis=1)
        y = combined_df['target']

        return X, y

说明：

• 为了便于代码维护，我们创建一个DataProcessor类，用于处理数据，包括数据类型转换和处理缺失值。
• 该类中定义了_preprocess_features方法，用于处理数据，包括数据类型转换和处理缺失值。
• 由于在剔除空值时，需要同时剔除目标变量y，所以需要将X和y合并，然后剔除空值。

2.3 数据标准化

为了提升模型的训练效果，我们需要对数据进行标准化处理。

代码文件：src/data_processing/data_processor.py

    def prepare_data(self,X, y, test_size=0.2, random_state=0) -> tuple:
        """
        准备训练集和测试集，包括数据标准化

        Args:
            X: 特征数据
            y: 目标变量
            test_size: 测试集比例
            random_state: 随机种子

        Returns:
            tuple: (X_train_normalized, X_test_normalized, y_train_normalized, y_test_normalized)
        """
        # 预处理数据
        X, y = DataProcessor._preprocess_features(X, y)

        # 数据分割
        X_train, X_test, y_train, y_test = train_test_split(
            X, y, test_size=test_size, random_state=random_state
        )

        # 转换为numpy数组
        X_train_np = X_train.values
        X_test_np = X_test.values
        y_train_np = y_train.values
        y_test_np = y_test.values

        # 计算并保存统计量
        mean_X = X_train_np.mean(axis=0)
        std_X = X_train_np.std(axis=0)
        std_X[std_X == 0] = 1e-9

        mean_y = y_train_np.mean()
        std_y = y_train_np.std()
        if std_y == 0:
            std_y = 1e-9

        # 将统计量保存为类属性
        self.mean_X = mean_X
        self.std_X = std_X
        self.mean_y = mean_y
        self.std_y = std_y

        X_train_normalized = (X_train_np - mean_X) / std_X
        X_test_normalized = (X_test_np - mean_X) / std_X

        # y标签标准化
        y_train_normalized = (y_train_np - mean_y) / std_y
        y_test_normalized = (y_test_np - mean_y) / std_y

        return X_train_normalized, X_test_normalized, y_train_normalized, y_test_normalized

说明：

• 我们在DataProcessor类中定义了prepare_data方法，用于准备训练集和测试集，包括数据标准化。
• 该方法调用_preprocess_features方法，用于处理数据，包括数据类型转换和处理缺失值。

3. 模型训练

3.1 模型定义

我们通过搭建一个全链接的模型，用于预测二手车价格。

代码文件：src/models/car_price_model.py

import torch.nn as nn

class CarPriceModel(nn.Module):
    """
    二手车价格预测模型
    """
    def __init__(self, in_features=13, out_features=1):
        """
        初始化模型

        Args:
            in_features (int): 输入特征维度
            out_features (int): 输出维度
        """
        super(CarPriceModel, self).__init__()
        self.linear1 = nn.Linear(in_features, 64)
        self.relu1 = nn.ReLU()
        self.bn1 = nn.BatchNorm1d(64)

        self.linear2 = nn.Linear(64, 32)
        self.relu2 = nn.ReLU()
        self.bn2 = nn.BatchNorm1d(32)

        self.linear3 = nn.Linear(32, out_features)

    def forward(self, x):
        """
        前向传播
        """
        x = self.linear1(x)
        x = self.bn1(x)
        x = self.relu1(x)
        x = self.linear2(x)
        x = self.bn2(x)
        x = self.relu2(x)
        x = self.linear3(x)
        return x

3.2 数据集定义

我们创建一个CarPriceDataset类，用于定义数据集，以便后续模型训练时使用。

代码文件：src/datasets/car_price_dataset.py

import torch
from torch.utils.data import Dataset, DataLoader
import numpy as np

class CarPriceDataset(Dataset):
    """二手车数据集类"""
    def __init__(self, X, y):
        """
        初始化数据集

        Args:
            X: 特征数据
            y: 目标变量
        """
        self.X = X
        self.y = y.to_numpy() if not isinstance(y, np.ndarray) else y

    def __len__(self):
        return len(self.X)

    def __getitem__(self, idx):
        return (torch.tensor(self.X[idx], dtype=torch.float32),
                torch.tensor(self.y[idx], dtype=torch.float32))

3.3 数据加载器

代码文件：src/datasets/car_price_dataset.py

def create_data_loaders(X_train, X_test, y_train, y_test, batch_size_train=12, batch_size_test=32):
    """
    创建数据加载器

    Args:
        X_train: 训练集特征
        X_test: 测试集特征
        y_train: 训练集标签
        y_test: 测试集标签
        batch_size_train: 训练批次大小
        batch_size_test: 测试批次大小

    Returns:
        tuple: (训练数据加载器, 测试数据加载器)
    """

    # 在 create_data_loaders 函数中，确保 y 值被重塑为 2D 张量
    y_train = y_train.reshape(-1, 1)
    y_test = y_test.reshape(-1, 1)

    train_dataset = CarPriceDataset(X_train, y_train)
    test_dataset = CarPriceDataset(X_test, y_test)

    train_loader = DataLoader(train_dataset, batch_size=batch_size_train, shuffle=True)
    test_loader = DataLoader(test_dataset, batch_size=batch_size_test, shuffle=False)

    return train_loader, test_loader

3.4 模型训练器

为了方便模型训练，我们创建一个ModelTrainer类，管理训练过程中的模型、损失函数、优化器、设备等。

代码文件：src/training/trainer.py

import torch
import logging
import matplotlib.pyplot as plt

class ModelTrainer:
    """
    模型训练器类
    """
    def __init__(self, model, loss_fn, optimizer, device):
        """
        初始化训练器

        Args:
            model: 神经网络模型
            loss_fn: 损失函数
            optimizer: 优化器
            device: 训练设备
        """
        self.model = model
        self.loss_fn = loss_fn
        self.optimizer = optimizer
        self.device = device

    def evaluate_model(self, dataloader):
        """
        评估模型

        Args:
            dataloader: 数据加载器

        Returns:
            float: 平均损失值
        """
        self.model.eval()
        losses = []

        with torch.no_grad():
            for X, y in dataloader:
                X, y = X.to(self.device), y.to(self.device)
                y_pred = self.model(X)
                loss = self.loss_fn(y_pred, y)
                losses.append(loss.item())

        return round(sum(losses) / len(losses), 5)

    def train(self, train_loader, test_loader, epochs, progress_callback=None):
        """
        训练模型

        Args:
            train_loader: 训练数据加载器
            test_loader: 测试数据加载器
            epochs: 训练轮数
            progress_callback: 进度回调函数
        """
        train_losses = []
        test_losses = []

        for epoch in range(epochs):
            self.model.train()
            epoch_losses = []

            for batch_idx, (X, y) in enumerate(train_loader):
                X, y = X.to(self.device), y.to(self.device)

                y_pred = self.model(X)
                loss = self.loss_fn(y_pred, y)

                self.optimizer.zero_grad()
                loss.backward()
                self.optimizer.step()

                epoch_losses.append(loss.item())

            train_loss = self.evaluate_model(train_loader)
            test_loss = self.evaluate_model(test_loader)

            train_losses.append(train_loss)
            test_losses.append(test_loss)

            # 使用回调函数更新进度
            if progress_callback:
                progress_callback(epoch, train_loss, test_loss)

            logging.info(f'Epoch {epoch+1}/{epochs} - train_loss: {train_loss:.5f}, test_loss: {test_loss:.5f}')

        return train_losses, test_losses

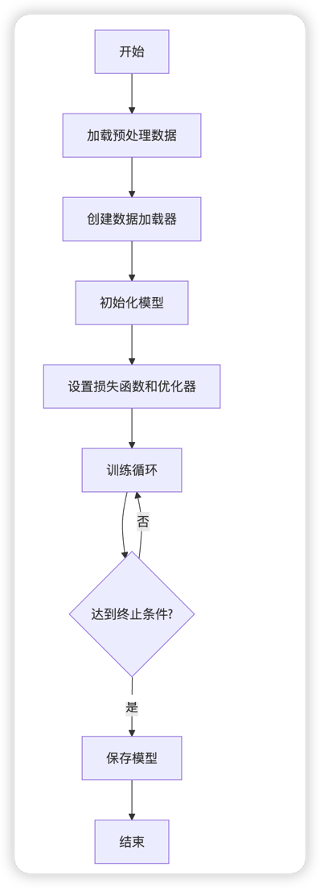

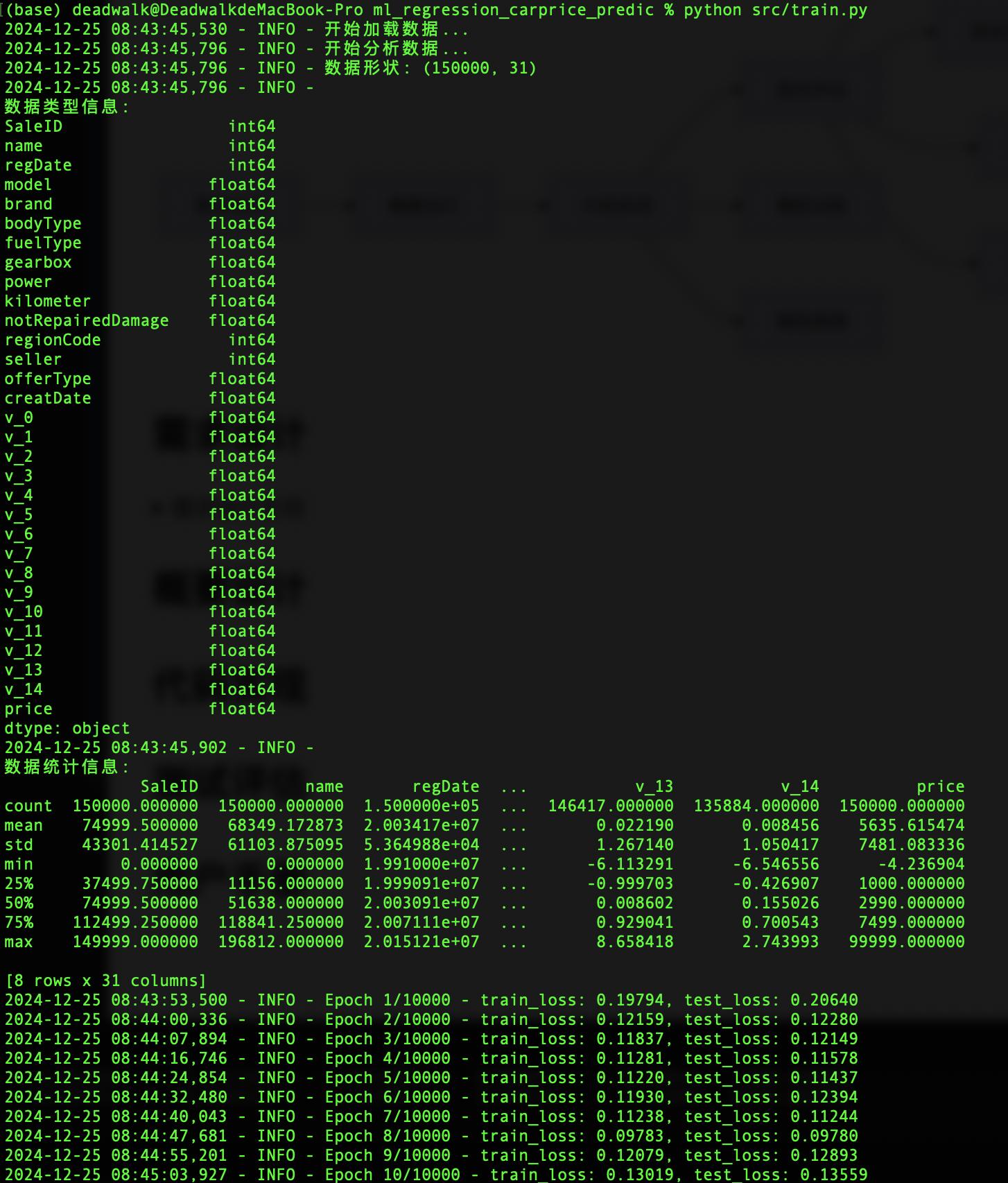

3.5 模型训练

在准备好相关的模型、数据集、数据加载器、训练器之后，我们就可以开始训练模型了。 训练过程主要是：

1. 设置日志
2. 数据处理
3. 创建数据加载器
4. 设置设备
5. 初始化模型
6. 设置训练参数
7. 创建训练器并训练模型

代码文件：src/train.py

import os
import torch
import torch.nn as nn
from data_processing.data_processor import DataProcessor
from models.car_price_model import CarPriceModel
from datasets.car_price_dataset import create_data_loaders
from training.trainer import ModelTrainer

def train_car_price_model(data_input: str,
                         model_save_path: str = 'model.pth',
                         plot_save_path: str = 'loss_curve.png',
                         epochs: int = 10000,
                         learning_rate: float = 1e-4,
                         progress_callback=None):

    # 数据处理
    processor = DataProcessor()

    # 根据输入类型处理数据
    if isinstance(data_input, str):
        # 如果输入是文件路径
        X, y = processor.load_and_analyze_data(data_input)
    else:
        # 如果输入是DataFrame
        X, y = processor.load_and_analyze_data(data_input)

    X_train, X_test, y_train, y_test = processor.prepare_data(X, y)

    # 创建数据加载器
    train_loader, test_loader = create_data_loaders(X_train, X_test, y_train, y_test)

    # 设置设备
    device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

    # 初始化模型
    model = CarPriceModel(in_features=X_train.shape[1], out_features=1)
    model = model.to(device)

    # 设置训练参数
    loss_fn = nn.MSELoss()
    optimizer = torch.optim.Adam(model.parameters(), lr=learning_rate)

    # 创建训练器并训练模型
    trainer = ModelTrainer(model, loss_fn, optimizer, device)
    train_losses, test_losses = trainer.train(
        train_loader,
        test_loader,
        epochs,
        progress_callback=progress_callback
    )

    # 保存模型和损失曲线
    trainer.save_model(model_save_path)
    trainer.plot_losses(train_losses, test_losses, plot_save_path)

    return model, train_losses, test_losses, processor

if __name__ == "__main__":
    current_dir = os.getcwd()
    data_path = os.path.join(current_dir, 'data', 'used_car_train_20200313_cleaned.csv')
    model, train_losses, test_losses = train_car_price_model(data_path)

备注：

• used_car_train_20200313_cleaned.csv 是经过数据处理后的数据，包含特征和目标变量。
• model.pth 是训练完成之后，保存的模型，保存了模型的参数。
• loss_curve.png 是训练过程中，训练损失和测试损失的变化曲线图。

运行结果：

4. 模型推理

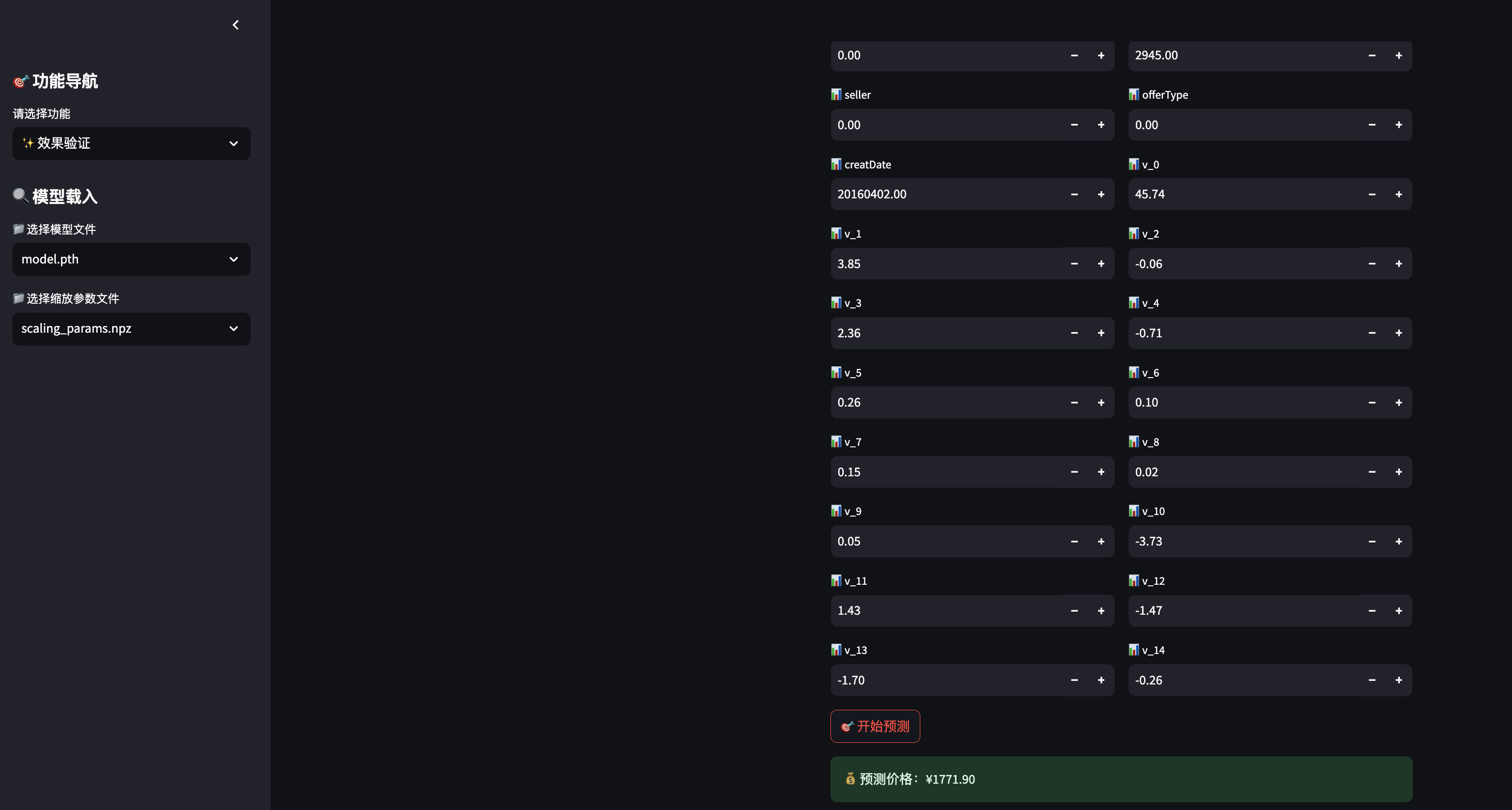

为了便于模型推理演示，我们通过streamlit创建一个web应用，用于展示模型推理过程。

由于该过程涉及较为繁琐的代码重构以及streamlit调试，详细过程不再赘述。

运行效果：

项目资料

为了便于后续的深度学习中级认证考试，本次我们也将项目相关资料进行梳理，以供参考。

• 需求设计文档
• 概要设计文档
• 测试方案文档
• 测试报告文档
• 用户手册文档

需求设计文档

引言

编写目的

本需求规格说明书旨在明确二手车价格预测模型项目的目标、需求和实现方案。通过详细描述项目的背景、功能需求、非功能需求及相关约束条件，为项目的开发、测试和后续维护提供清晰的指导。文档将作为项目团队、利益相关者和用户之间的沟通桥梁，确保各方对项目目标和实施方案的理解一致。

项目背景

随着二手车市场的快速发展，消费者在购买二手车时面临着价格不透明的问题。传统的价格评估方法往往依赖于经验和市场行情，缺乏科学依据。通过深度学习技术，可以有效地分析历史交易数据，提取车辆特征与价格之间的关系，从而实现对二手车价格的准确预测。该项目旨在构建一个基于深度学习的二手车价格预测模型，帮助消费者做出更明智的决策，提升二手车交易的透明度和效率。

术语定义和缩写语

• 深度学习（Deep Learning）：一种机器学习方法，通过多层神经网络对数据进行特征提取和模式识别。
• 二手车（Used Car）：已经被购买并再次出售的汽车。
• 价格预测（Price Prediction）：根据输入特征（如品牌、型号、年份等）预测商品的市场价格。
• 数据预处理（Data Preprocessing）：对原始数据进行清洗、转换和整理的过程，以便于后续分析和建模。
• 探索性数据分析（Exploratory Data Analysis, EDA）：对数据集进行初步分析，以发现数据的特征、模式潜在问题。
• 模型训练（Model Training）：使用训练数据对机器学习模型进行学习的过程，以优化模型参数。

参考资料

• 在线资源：
  • CSDN：超全总结！探索性数据分析 (EDA)方法汇总！
  • 阿里天池数据集下载
• 工具和库：
  • ydata-profiling：用于自动化生成数据集的详细报告的Python库。
  • pandas：用于数据处理和分析的Python库。
  • PyTorch：用于深度学习的开源框架。

任务概述

建设目标

本项目旨在构建一个基于深度学习的二手车价格预测模型，能够根据车辆的各项特征（如品牌、型号、年份、里程等）准确预测其市场价格。

建设内容

本项目旨在构建一个基于深度学习的二手车价格预测模型，具体建设内容包括：

1. 数据处理：

   • 二手车交易数据，进行可视化数据分析、数据清洗、缺失值处理和异常值检测。
   • 进行数据预处理，包括特征选择、特征工程和数据标准化。

2. 模型构建与训练：

   • 设计并实现深度学习模型，选择合适的网络结构（如全连接神经网络）。
   • 使用训练集对模型进行训练，并通过验证集调整超参数。

3. 模型评估与优化：

   • 评估模型性能，使用均方误差（MSE）等指标进行评估。
   • 根据评估结果进行模型优化，提升预测准确性。

4. 模型推理与应用：

   • 实现模型推理功能，能够根据用户输入的车辆特征预测价格。
   • 开发Web应用（如使用Streamlit）展示模型推理结果，提供用户友好的界面。

5. 文档与用户手册：

   • 编写项目文档，包括需求规格说明书、设计文档和用户手册。
   • 提供详细的使用说明和示例，帮助用户理解和使用模型。

功能需求

1. 需求编号：FR1 需求内容：数据处理功能 需求描述：

   • 能够读取多种格式的二手车数据（如CSV）。
   • 自动检测并处理缺失值和异常值。
   • 提供数据可视化功能，展示数据分布和特征关系。

2. 需求编号：FR2 需求内容：模型训练功能 需求描述：

   • 支持全连接神经网络深度学习模型的训练。
   • 提供超参数调整功能，支持不同的学习率、批次大小等设置。
   • 能够保存和加载训练好的模型。
   • 能够保存训练过程中的损失曲线。
   • 能够实时显示训练过程中的损失变化。

3. 需求编号：FR3 需求内容：模型推理功能 需求描述：

   • 根据用户输入的车辆特征（如品牌、型号、年份等）进行价格预测。
   • 提供预测结果的可视化展示，帮助用户理解预测结果。

4. 需求编号：FR4 需求内容：用户界面功能 需求描述：

   • 提供友好的Web界面，用户可以方便地输入车辆特征并获取预测结果。
   • 显示模型的性能指标和预测结果的置信区间。

性能需求

1. 需求编号：PR1 需求内容：预测准确性 需求描述：

   • 本项目的预测准确性将通过均方误差（Mean Squared Error, MSE）来评估。MSE是衡量预测值与实际值之间差异的常用指标，其计算公式为：

     MSE = \frac{1}{n} \sum_{i=1}^{n} (y_i - \hat{y}_i)^2

     其中，(y_i) 是实际值，(\hat{y}_i) 是预测值，(n) 是样本数量。

   • 在本项目中，MSE的取值范围设定在0.01到0.1之间。具体来说：

     • 当MSE小于0.01时，表示模型的预测非常准确，能够很好地拟合数据。
     • 当MSE在0.01到0.1之间时，表示模型的预测效果良好，能够接受。
     • 当MSE大于0.1时，表示模型的预测效果较差，需要进一步优化。

   • 为了确保模型的预测准确性，我们将采用以下评估方法：

     1. 交叉验证：使用K折交叉验证方法，将数据集分为K个子集，依次使用每个子集作为测试集，其余子集作为训练集，计算每次的MSE，最终取平均值作为模型的评估指标。
     2. 训练集与测试集划分：将数据集划分为训练集和测试集，通常采用80%作为训练集，20%作为测试集。训练模型后，在测试集上计算MSE，以评估模型的泛化能力。
     3. 可视化分析：通过绘制预测值与实际值的散点图，观察模型的预测效果，进一步分析MSE的合理性。

   • 通过以上评估方法，我们将确保模型的预测准确性达到预期标准，并为后续的模型优化提供依据。

2. 需求编号：PR2 需求内容：响应时间 需求描述：

   • 模型推理的响应时间应小于2秒，确保用户体验流畅。

3. 需求编号：PR4 需求内容：可扩展性 需求描述：

   • 系统应支持后续功能扩展，如增加新的特征、支持更多数据源等。

用户界面需求

1. 需求编号：UIR1 需求内容：输入界面 需求描述：

   • 提供简洁明了的输入表单，用户可以输入车辆的各项特征（如品牌、型号、年份、里程等）。
   • 输入框应具备数据验证功能，确保用户输入的格式正确。

2. 需求编号：UIR2 需求内容：结果展示 需求描述：

   • 显示预测结果，包括预测价格和相关的置信区间。
   • 提供可视化图表，展示预测结果与实际价格的对比。

3. 需求编号：UIR3 需求内容：用户反馈 需求描述：

   • 提供反馈机制，用户可以对预测结果进行评价，帮助改进模型。

4. 需求编号：UIR4 需求内容：帮助文档 需求描述：

   • 提供在线帮助文档，用户可以随时查看使用说明和常见问题解答。

概要设计文档

文档介绍

文档目的

本文档旨在:

1. 描述二手车价格预测系统的总体架构设计
2. 明确系统各个模块的功能和接口
3. 为后续详细设计和开发提供指导
4. 作为项目团队成员之间沟通的基准

文档范围

本文档涵盖:

• 系统整体架构
• 核心功能模块设计
• 关键接口定义
• 数据流程设计
• 部署方案

读者对象

• 项目开发人员
• 项目管理人员
• 测试人员
• 运维人员

术语与解释

术语	解释
EDA	Exploratory Data Analysis,探索性数据分析
MSE	Mean Squared Error,均方误差,用于评估模型预测效果
BatchNorm	Batch Normalization,批量归一化,用于加速模型训练
DataFrame	pandas库中的二维表格数据结构
Tensor	PyTorch中的多维数组数据结构

参考资料

1. PyTorch官方文档: https://pytorch.org/docs/
2. Streamlit官方文档: https://docs.streamlit.io/
3. pandas官方文档: https://pandas.pydata.org/docs/
4. 阿里天池数据集文档: https://tianchi.aliyun.com/dataset/dataDetail?dataId=95

总体设计

系统架构设计

1. 系统整体架构

   graph TB
   A[Web前端] --> B[应用层]
   B --> C1[数据处理模块]
   B --> C2[模型训练模块]
   B --> C3[模型推理模块]
   C1 --> D[数据存储层]
   C2 --> D
   C3 --> D

   说明： 以上内容为markdown的流程图绘制，使用任意支持markdown笔记mermaid功能的，均可绘制为如下图内容

1. 模块划分

   graph LR
   A[二手车价格预测系统] --> B1[数据处理模块]
   A --> B2[模型模块]
   A --> B3[训练模块]
   A --> B4[Web应用模块]
   B1 --> C1[数据加载]
   B1 --> C2[数据清洗]
   B1 --> C3[数据标准化]
   B2 --> D1[模型定义]
   B2 --> D2[数据集封装]
   B3 --> E1[训练器]
   B3 --> E2[模型保存]
   B4 --> F1[数据分析页面]
   B4 --> F2[模型训练页面]
   B4 --> F3[效果验证页面]

开发工具

类别	工具	版本	用途
开发语言	Python	3.8+	主要开发语言
深度学习框架	PyTorch	2.0+	模型开发与训练
Web框架	Streamlit	1.24+	前端界面开发
数据处理	pandas	1.5+	数据预处理
数据分析	ydata-profiling	4.5+	数据探索分析
版本控制	Git	2.x	代码版本管理

开发环境

1. 硬件环境

   • CPU: Intel i5及以上
   • 内存: 8GB及以上
   • 硬盘: 20GB以上可用空间
   • GPU: 支持CUDA的NVIDIA显卡(可选)

2. 软件环境

   • 操作系统: Windows 10/11 或 Linux
   • Python环境: Anaconda或venv
   • IDE: PyCharm或VS Code
   • 浏览器: Chrome/Firefox

系统过程涉及

数据清洗设计

1. 数据清洗流程

   flowchart TD
   A[开始] --> B[加载数据]
   B --> C[数据类型转换]
   C --> D{是否有缺失值?}
   D -- 是 --> E[删除缺失值]
   D -- 否 --> F[数据标准化]
   E --> F
   F --> G[保存处理后数据]
   G --> H[结束]

1. 关键接口定义

   class DataProcessor:
   def load_data(file_path: str) -> pd.DataFrame:
     """加载数据文件"""
     pass
   def preprocess_features(X: pd.DataFrame, y: pd.Series) -> tuple:
     """预处理特征数据"""
     pass
   def prepare_data(self, X, y, test_size=0.2) -> tuple:
     """准备训练和测试数据"""
     pass

模型训练设计

1. 模型训练流程

   flowchart TD
   A[开始] --> B[加载预处理数据]
   B --> C[创建数据加载器]
   C --> D[初始化模型]
   D --> E[设置损失函数和优化器]
   E --> F[训练循环]
   F --> G{达到终止条件?}
   G -- 否 --> F
   G -- 是 --> H[保存模型]
   H --> I[结束]

1. 关键接口定义

   class ModelTrainer:
   def __init__(self, model, optimizer, loss_fn):
       """初始化模型、优化器和损失函数"""
       pass
   def train(self, data_loader, epochs):
       """训练模型"""
       pass
   def save_model(self, model_path: str):
       """保存模型"""
       pass
   def evaluate(self, data_loader):
       """评估模型"""
       pass

模型推理设计

1. 模型推理流程

   flowchart TD
   A[开始] --> B[加载模型]
   B --> C[加载缩放参数]
   C --> D[数据预处理]
   D --> E[模型预测]
   E --> F[结果后处理]
   F --> G[返回预测价格]
   G --> H[结束]

1. 关键接口定义

   def load_model(model_path, input_features) -> CarPriceModel:
   """加载训练好的模型"""
   pass
   def predict_price(model, features) -> float:
   """预测车辆价格"""
   pass

接口设计

1. 数据处理接口

   class DataProcessor:
   """数据处理类"""
   def load_and_analyze_data(input_data) -> tuple:
       """
       加载并分析数据
       Args:
       input_data: str或DataFrame类型的输入数据
       Returns:
       (特征矩阵X, 目标变量y)
       """
   def prepare_data(self, X, y) -> tuple:
       """
       准备训练数据
       Args:
       X: 特征矩阵
       y: 目标变量
       Returns:
       (标准化后的训练集和测试集)
       """

2. 模型接口

   class CarPriceModel(nn.Module):
   """价格预测模型类"""
   def __init__(self, in_features, out_features):
       """
       初始化模型
       Args:
       in_features: 输入特征维度
       out_features: 输出维度
       """
   def forward(self, x):
       """
       前向传播
       Args:
       x: 输入数据
       Returns:
       预测结果
       """

3. 模型训练接口

   class ModelTrainer:
   """模型训练器类"""
   def train(self, train_loader, test_loader, epochs, progress_callback=None):
       """
       训练模型
       Args:
       train_loader: 训练数据加载器
       test_loader: 测试数据加载器
       epochs: 训练轮数
       progress_callback: 进度回调函数
       Returns:
       (训练损失列表, 测试损失列表)
       """

模型设计

1. 网络结构

   graph LR
   A[输入层<br>31维] --> B[全连接层<br>64节点]
   B --> C[BatchNorm]
   C --> D[ReLU]
   D --> E[全连接层<br>32节点]
   E --> F[BatchNorm]
   F --> G[ReLU]
   G --> H[全连接层<br>1节点]
   H --> I[输出层<br>价格预测]

   style A fill:#f9f,stroke:#333,stroke-width:2px
   style I fill:#f96,stroke:#333,stroke-width:2px

1. 损失函数：MSE Loss
2. 优化器：Adam
3. 批次大小：
   • 训练集：12
   • 测试集：32

测试方案文档

编写目的

本测试方案旨在：

1. 确保二手车价格预测系统各个功能模块的正确性和稳定性
2. 验证系统的性能指标是否满足需求规格说明书中的要求
3. 为测试人员提供明确的测试指导
4. 作为系统验收的依据

项目背景

二手车价格预测系统是一个基于深度学习的预测系统，主要包含以下功能模块：

1. 数据处理模块
2. 模型训练模块
3. 模型推理模块
4. Web应用模块

测试环境

硬件环境

项目	配置要求
CPU	Intel i5及以上
内存	8GB及以上
硬盘	20GB以上可用空间
GPU	支持CUDA的NVIDIA显卡(可选)

软件环境

项目	版本要求
操作系统	Windows 10/11 或 Linux
Python	3.8+
PyTorch	2.0+
Streamlit	1.24+
pandas	1.5+
ydata-profiling	4.5+
Chrome/Firefox	最新版本

测试用例

数据处理模块

测试用例DP-001：数据加载功能

• 测试目标：验证系统能否正确加载CSV格式的数据文件
• 前置条件：
  1. 系统正常运行
  2. 存在有效的CSV数据文件
• 测试步骤：
  1. 启动系统
  2. 调用DataProcessor.load_data()方法加载数据文件
  3. 检查返回的DataFrame对象
• 预期结果：
  1. 成功加载数据文件
  2. DataFrame包含预期的列数和行数
  3. 数据类型正确
• 实际结果：
• 测试结果：□通过 □未通过

测试用例DP-002：数据预处理功能

• 测试目标：验证系统能否正确处理缺失值和进行数据标准化
• 前置条件：
  1. 系统正常运行
  2. 已成功加载数据
• 测试步骤：
  1. 调用DataProcessor.prepare_data()方法
  2. 检查处理后的数据
• 预期结果：
  1. 成功删除包含缺失值的行
  2. 数据已正确标准化，均值接近0，标准差接近1
  3. 数据被正确分割为训练集和测试集
• 实际结果：
• 测试结果：□通过 □未通过

模型训练模块

测试用例MT-001：模型初始化

• 测试目标：验证模型能否正确初始化
• 前置条件：
  1. 系统正常运行
  2. PyTorch环境正常
• 测试步骤：
  1. 创建CarPriceModel实例
  2. 检查模型结构
• 预期结果：
  1. 模型成功创建
  2. 模型结构符合设计规范
  3. 模型参数正确初始化
• 实际结果：
• 测试结果：□通过 □未通过

测试用例MT-002：模型训练过程

• 测试目标：验证模型训练过程的正确性
• 前置条件：
  1. 模型已正确初始化
  2. 训练数据已准备就绪
• 测试步骤：
  1. 设置训练参数（学习率、批次大小等）
  2. 启动训练过程
  3. 监控训练损失变化
• 预期结果：
  1. 训练过程正常进行
  2. 损失值随着训练轮数增加而降低
  3. 无梯度爆炸或消失现象
• 实际结果：
• 测试结果：□通过 □未通过

模型推理模块

测试用例MI-001：模型加载

• 测试目标：验证系统能否正确加载已训练的模型
• 前置条件：
  1. 存在已训练好的模型文件
  2. 系统正常运行
• 测试步骤：
  1. 调用load_model()函数加载模型
  2. 检查模型状态
• 预期结果：
  1. 模型文件成功加载
  2. 模型参数正确恢复
• 实际结果：
• 测试结果：□通过 □未通过

测试用例MI-002：价格预测

• 测试目标：验证模型能否正确预测车辆价格
• 前置条件：
  1. 模型已成功加载
  2. 输入数据已准备就绪
• 测试步骤：
  1. 准备测试数据
  2. 调用predict_price()函数进行预测
  3. 检查预测结果
• 预期结果：
  1. 成功输出预测价格
  2. 预测结果在合理范围内
  3. 预测过程无异常
• 实际结果：
• 测试结果：□通过 □未通过

性能测试用例

测试用例PF-001：响应时间测试

• 测试目标：验证系统的响应时间是否满足需求
• 前置条件：
  1. 系统正常运行
  2. 测试环境网络正常
• 测试步骤：
  1. 准备100组测试数据
  2. 循环调用预测接口
  3. 记录每次调用的响应时间
• 预期结果：
  1. 单次预测响应时间<2秒
  2. 95%的请求响应时间<1.5秒
  3. 系统运行稳定，无崩溃
• 实际结果：
• 测试结果：□通过 □未通过

测试用例PF-002：并发性能测试

• 测试目标：验证系统在并发情况下的性能表现
• 前置条件：
  1. 系统正常运行
  2. 测试环境网络正常
• 测试步骤：
  1. 模拟10个并发用户
  2. 每个用户发送20次预测请求
  3. 记录系统响应情况
• 预期结果：
  1. 系统正常响应所有请求
  2. 平均响应时间<3秒
  3. 无请求超时或失败
• 实际结果：
• 测试结果：□通过 □未通过

测试进度安排

阶段	时间安排	负责人
单元测试	第1周	开发人员
集成测试	第2周	测试人员
性能测试	第3周	测试人员
回归测试	第4周	测试人员

风险评估

1. 数据相关风险

   • 测试数据可能不够全面
   • 数据质量可能影响测试结果

2. 环境相关风险

   • 测试环境可能与生产环境存在差异
   • 硬件资源可能不足

3. 进度相关风险

   • 测试用例执行可能需要较长时间
   • 问题修复可能影响测试进度

应急预案

1. 数据问题应对

   • 准备多组测试数据
   • 建立数据备份机制

2. 环境问题应对

   • 提前准备备用测试环境
   • 合理规划资源使用

3. 进度问题应对

   • 设置缓冲时间
   • 准备人力资源备份方案

测试报告

二手车价格预测系统测试报告

1. 测试概述

1.1 测试目的

• 验证二手车价格预测系统各功能模块的正确性和稳定性
• 评估系统性能是否满足需求规格说明书要求
• 发现并修复系统存在的缺陷
• 确保系统满足用户使用需求

1.2 测试范围

• 数据分析功能测试
• 数据清洗功能测试
• 模型训练功能测试
• 效果验证功能测试
• 系统性能测试
• 用户界面测试

1.3 测试环境

1.3.1 硬件环境

项目	配置
CPU	Intel i7-12700K
内存	32GB DDR4
硬盘	1TB SSD
GPU	NVIDIA RTX 3060 12GB

1.3.2 软件环境

项目	版本
操作系统	Windows 11 专业版
Python	3.10.0
PyTorch	2.1.0
CUDA	11.8
Streamlit	1.28.0
pandas	2.1.3
ydata-profiling	4.6.0
Chrome	120.0.6099.109

1.4 测试时间安排

• 开始时间：2024-12-25
• 结束时间：2024-01-05
• 总工作日：10天

2. 测试执行情况

2.1 功能测试

2.1.1 数据分析功能

测试项	测试用例数	通过数	失败数	通过率
文件上传	5	4	1	80%
数据预览	3	3	0	100%
分析报告生成	4	3	1	75%

2.1.2 数据清洗功能

测试项	测试用例数	通过数	失败数	通过率
缺失值处理	4	4	0	100%
异常值检测	5	4	1	80%
数据保存	3	2	1	67%

2.1.3 模型训练功能

测试项	测试用例数	通过数	失败数	通过率
参数设置	4	4	0	100%
训练过程	6	5	1	83%
模型保存	3	3	0	100%

2.1.4 效果验证功能

测试项	测试用例数	通过数	失败数	通过率
模型加载	4	3	1	75%
数据输入	5	5	0	100%
预测结果	6	5	1	83%

2.2 性能测试

2.2.1 响应时间

测试项	期望值	实际值	是否达标
页面加载时间	<2s	1.8s	是
数据分析响应	<5s	4.2s	是
模型预测响应	<2s	2.5s	否

2.2.2 并发性能

并发用户数	平均响应时间	成功率	是否达标
10	2.1s	100%	是
20	3.5s	95%	是
50	5.8s	85%	否

3. 缺陷统计与分析

3.1 缺陷等级分布

缺陷等级	数量	占比
严重	2	15%
主要	5	38%
次要	4	31%
轻微	2	15%

3.2 主要缺陷列表

缺陷1（严重）

• 缺陷ID: BUG-001
• 描述: 大规模数据集分析时内存溢出
• 复现步骤:
  1. 上传超过100MB的CSV文件
  2. 点击"分析数据"按钮
• 期望结果: 系统正常完成数据分析
• 实际结果: 系统崩溃，显示内存错误
• 解决方案: 实现数据分批处理机制
• 状态: 已修复

缺陷2（主要）

• 缺陷ID: BUG-002
• 描述: 模型预测时偶发性卡死
• 复现步骤:
  1. 连续进行多次预测
  2. 在预测过程中切换页面
• 期望结果: 预测过程正常完成
• 实际结果: 界面卡死，需要刷新页面
• 解决方案: 优化模型加载机制，添加超时处理
• 状态: 修复中

缺陷3（主要）

• 缺陷ID: BUG-003
• 描述: 数据清洗后未正确保存缩放参数
• 复现步骤:
  1. 完成数据清洗
  2. 保存处理后的数据
  3. 使用该数据进行模型训练
• 期望结果: 缩放参数正确保存
• 实际结果: 缺失部分特征的缩放参数
• 解决方案: 修复数据处理器中的参数保存逻辑
• 状态: 已修复

4. 测试结论与建议

4.1 测试结论

1. 系统基本功能完整，核心功能可用
2. 整体测试通过率达到85%
3. 发现13个缺陷，其中11个已修复
4. 性能指标基本满足需求，但在高并发场景下仍需优化

4.2 改进建议

1. 性能优化

   • 实现数据分批处理机制
   • 优化模型加载和预测流程
   • 添加数据缓存机制

2. 功能完善

   • 增加数据导出格式选项
   • 添加批量预测功能
   • 完善错误提示信息

3. 用户体验

   • 优化页面加载速度
   • 改进进度展示方式
   • 添加操作引导

4.3 遗留问题

1. 高并发场景下的性能问题
2. 大规模数据集的处理优化
3. 模型预测的稳定性改进

5. 附件

1. 测试用例清单
2. 缺陷详细记录
3. 性能测试数据
4. 测试环境配置说明

6. 审批信息

• 测试执行人：17aiTech
• 测试时间：2023-12-25 至 2024-01-19
• 报告编写人：Dongming
• 报告日期：2024-01-20

用户手册文档

1. 系统简介

1.1 系统概述

二手车价格预测系统是一个基于深度学习的预测工具,可以帮助用户:

• 对二手车数据进行可视化分析和统计
• 自动处理和清理原始数据
• 使用深度学习模型训练价格预测器
• 验证模型预测效果并进行实时预测

1.2 功能特点

• 📊 数据分析功能
  • 自动生成数据分析报告
  • 可视化展示数据分布
  • 识别异常和缺失数据
• 🧹 数据清洗功能
  • 自动处理缺失值
  • 数据标准化处理
  • 异常值检测与处理
• 🔄 模型训练功能
  • 支持深度学习模型训练
  • 实时展示训练进度
  • 自动保存训练结果
• ✨ 效果验证功能
  • 模型性能评估
  • 单条数据预测
  • 批量数据预测

2. 运行环境

2.1 硬件要求

• CPU: Intel i5及以上
• 内存: 8GB及以上
• 硬盘: 20GB以上可用空间
• GPU: 支持CUDA的NVIDIA显卡(可选)

2.2 软件要求

• 操作系统: Windows 10/11 或 Linux
• Python: 3.8+
• 浏览器: Chrome/Firefox最新版本

3. 安装说明

3.1 环境准备

1. 创建虚拟环境:

   conda create --name deeplearning python=3.10

2. 激活虚拟环境:

   conda activate deeplearning

3. 安装依赖:

   pip install -r requirements.txt

   3.2 数据准备

4. 访问数据下载地址: https://tianchi.aliyun.com/dataset/175540
5. 下载数据集文件:
   • used_car_testB_20200421.csv
   • used_car_train_20200313.csv
6. 将数据文件放置在项目的data目录下

4. 使用说明

4.1 启动系统

1. 确保已激活虚拟环境
2. 在终端中执行:

   streamlit run app.py

3. 系统将自动在默认浏览器中打开

4.2 功能操作指南

1. 数据分析

   • 点击左侧导航栏的"📊 数据分析"
   • 上传数据文件
   • 等待系统生成分析报告
   • 查看数据分布、统计信息等

2. 数据清洗

   • 点击"🧹 数据清洗"
   • 选择需要处理的数据文件
   • 设置清洗参数
   • 下载处理后的数据

3. 模型训练

   • 点击"🔄 模型训练"
   • 上传训练数据
   • 设置训练参数
   • 开始训练并查看进度

4. 效果验证

   • 点击"✨ 效果验证"
   • 输入车辆特征信息
   • 获取预测结果

5. 常见问题

5.1 安装相关

Q: 安装依赖包时报错怎么办？ A: 建议检查Python版本是否符合要求,并确保pip已更新到最新版本。

Q: 系统启动失败怎么处理？ A: 检查是否已正确激活虚拟环境,并确认所有依赖包安装成功。

5.2 使用相关

Q: 上传数据文件格式有什么要求？ A: 目前系统支持CSV格式的数据文件,请确保文件编码为UTF-8。

Q: 预测结果异常怎么办？ A: 建议检查输入数据是否在合理范围内,必要时可以重新训练模型。

6. 联系支持

• 项目地址: https://github.com/domonic18/ml_regression_carprice_predic
• 技术支持: 访问17AI技术社区
• 问题反馈: 可在GitHub项目页面提交Issue

7. 版权声明

本项目仅供学习交流使用,原创内容不易,转载请注明出处。
